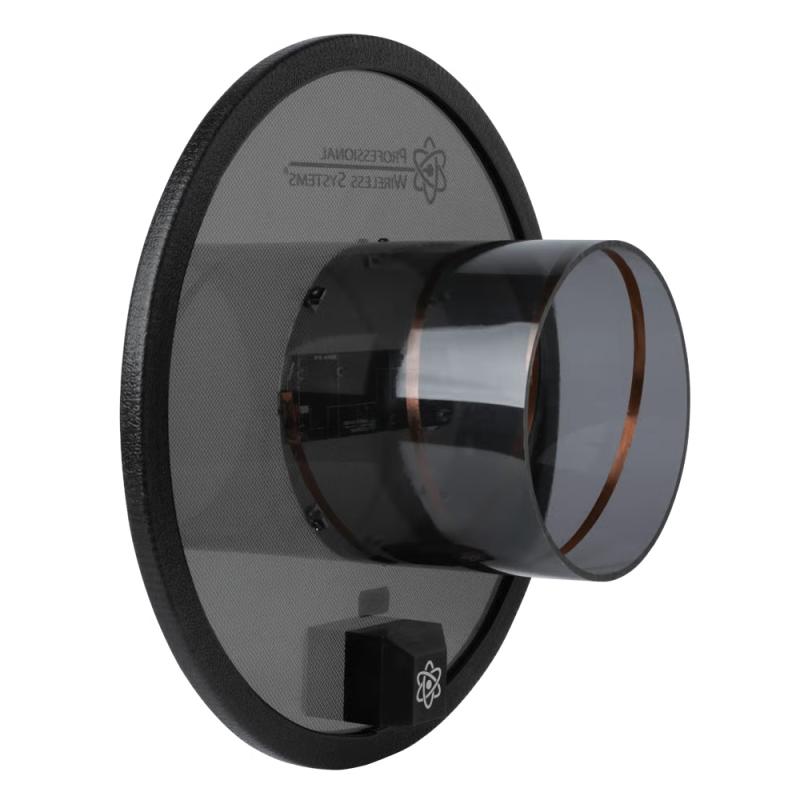

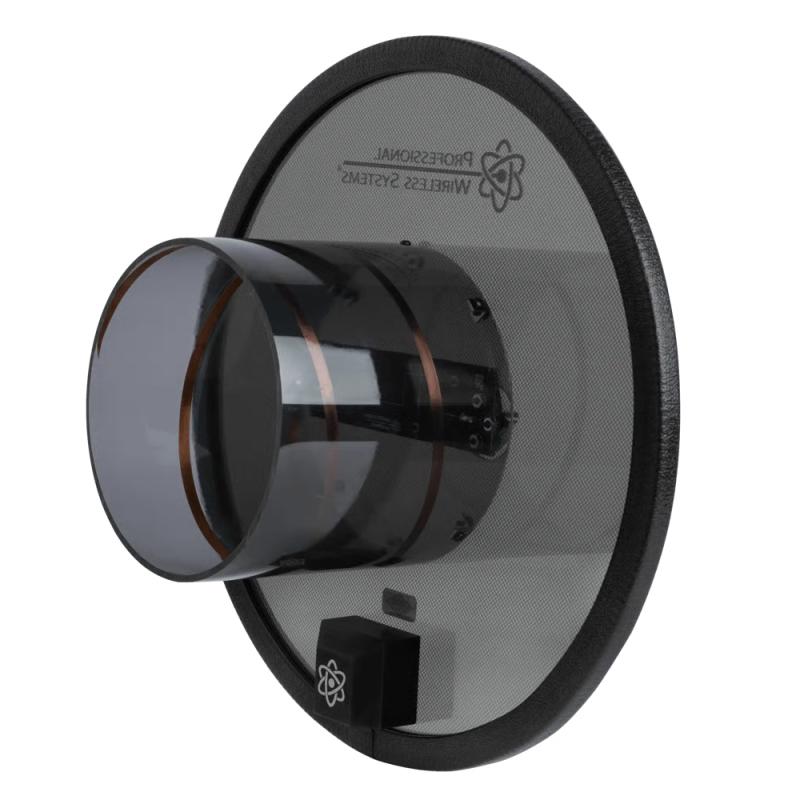

Antena helicoidal – SHURE HA-4540

Antena Helicoidal Direccional de Polarización Circular – SHURE HA-4540

La Solución Definitiva contra las Caídas de Señal En producciones de gran escala, la estabilidad de la señal de radiofrecuencia es tan crítica como la calidad del audio. Las antenas direccionales tradicionales (como las de aleta o paleta) tienen una polarización lineal (vertical u horizontal). Si un artista se inclina o se acuesta en el escenario, la antena de su bodypack cambia de ángulo, lo que puede causar una pérdida masiva de señal (pérdida por polarización cruzada). La antena helicoidal HA-4540 resuelve este problema emitiendo y recibiendo energía de RF en un patrón de polarización circular (en espiral de 360 grados). Esto garantiza que, sin importar en qué ángulo se encuentre el transmisor o receptor del artista, la antena siempre captará la señal con la máxima fuerza posible.

Rendimiento Superior para Sistemas In-Ear (IEM) y Micrófonos Aunque es sumamente efectiva para mejorar la recepción de micrófonos inalámbricos (como las series Axient Digital o ULX-D), la antena helicoidal brilla con luz propia cuando se utiliza como antena transmisora para sistemas de monitoreo personal (como la serie PSM de Shure). Al proporcionar una alta ganancia direccional y concentrar la energía de radiofrecuencia directamente hacia el escenario, permite a los ingenieros de monitores ofrecer una mezcla cristalina, libre de estática y cortes, incluso a distancias extremas o en recintos saturados de pantallas LED y estructuras metálicas.

Ancho de Banda Integral y Alta Ganancia El diseño de la HA-4540 le permite operar con un ancho de banda monumental que cubre todo el espectro UHF legal utilizable para microfonía inalámbrica. Su arquitectura geométrica en forma de hélice concentra de manera pasiva la señal en un haz enfocado, ofreciendo una ganancia acústica muy superior a la de las antenas omnidireccionales estándar o direccionales de paleta. Esto se traduce en un rango de cobertura más largo, penetrando el «ruido de fondo» electromagnético con facilidad.

Construcción Resistente y Fácil Montaje Conscientes de las exigencias del trabajo en giras, el elemento de la antena helicoidal está alojado dentro de una cubierta (radomo) protectora de acrílico o policarbonato de alta resistencia, que resguarda la estructura interna de los rigores del transporte, el clima y los impactos accidentales en el escenario. Además, su diseño incluye un hardware de montaje versátil que permite fijarla de manera rápida y segura en cualquier pedestal de micrófono estándar, soportes de iluminación o estructuras de truss, facilitando una orientación milimétrica hacia el área de actuación.

Ficha Técnica – Shure HA-4540

• Marca: Shure (A menudo en colaboración con PWS – Professional Wireless Systems).

• Modelo: HA-4540.

• Tipo de Producto: Antena Helicoidal Direccional (Pasiva).

• Aplicación Principal: Sistemas de monitoreo personal In-Ear (Transmisión) y Micrófonos Inalámbricos (Recepción).

Especificaciones de Radiofrecuencia (RF):

• Rango de Frecuencia: Banda ancha UHF (Optimizada para cubrir todo el espectro de microfonía estándar).

• Tipo de Polarización: Circular (Reduce los dropouts causados por el movimiento del artista).

• Patrón de Cobertura: Direccional (Haz enfocado hacia el escenario).

• Ganancia de Antena: Alta ganancia típica de diseño helicoidal (generalmente entre 9 dBi y 14 dBi, dependiendo del espectro exacto).

• Impedancia: 50 Ohmios.

Conectividad y Montaje:

• Conector de RF: BNC hembra estándar de 50 ohmios.

• Tipo de Montaje: Adaptador de rosca integrado compatible con pedestales de micrófono estándar (rosca de 5/8″-27), con capacidad de articulación para un apuntamiento preciso.

Construcción y Diseño:

• Material de la Cubierta (Radomo): Policarbonato / Acrílico de alto impacto, transparente o ahumado, que protege el elemento helicoidal interno de cobre.

• Placa Base: Aluminio o metal mecanizado para una excelente disipación térmica y durabilidad estructural.

• Diseño Térmico y de Clima: Adecuada tanto para instalaciones interiores como para festivales al aire libre (protección pasiva de los elementos internos).
